Зворотні клапана CV
Зворотні клапана CV
для систем охолоджування, кондиціонування повітря та теплових насосів.
- Зворотні клапани моделі CV встановлюються в рідинних лініях, лініях всмоктування та трубопроводах гарячого газу в холодильних установках та системах кондиціонування.
- Сідло та ущільнення зворотного клапана моделі CV мають чудові характеристики ущільнення.
- Для зворотного клапана моделі CV доступні як різьбові, так і з'єднання під паяння.
- Опис
- Характеристики
- Модельний ряд
- Забезпечує односпрямований потік холодоагенту та запобігає реверсу.
- Клапан має вбудований поршень, що демпфує, що дозволяє встановлювати клапан в лініях з пульсацією тиску.
- Запобігає зворотній конденсації холодоагенту з теплих ділянок холодильного контуру в холодний випарник.
- Використовуються в холодильних установках із паралельно встановленими компресорами.
- Доступні типи клапанів як прямоточної, так і кутової конструкції.
Застосовні холодоагенти
HCFC або HFC
Діапазон робочих температур
-50°C ~ + 140°C
Максимальний робочий тиск
4,6 МПа
Максимальний випробувальний тиск
6,0 МПа
|
Модель |
Тип |
Приєднання |
І.Д. (мм) |
Kv (м3/год) |
|
|
Різьбове |
Пайка |
||||
|
CV-6 |
Прямоточний |
1/4 SAE |
/ |
4.8 |
0,56 |
|
CV-6T |
/ |
1/4 ODF |
4.8 |
0,56 |
|
|
CV-10 |
1/4 SAE |
/ |
8 |
1.43 |
|
|
CV-10GT |
/ |
∅10 ODF |
8 |
1.43 |
|
|
CV-12 |
1/2 SAE |
/ |
10 |
2.05 |
|
|
CV-12T |
/ |
1/2 ODF |
10 |
2.05 |
|
|
CV-16 |
5/8 SAE |
/ |
13 |
3.60 |
|
|

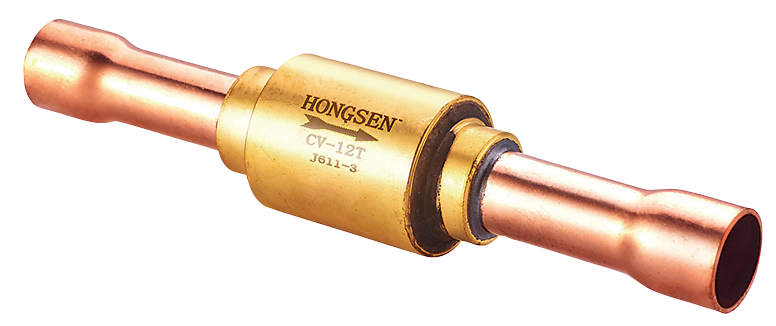

CV-16T |
/ |
5/8 ODF |
13 |
3.60 |
|
|
CV-19 |
3/4 SAE |
/ |
16 |
5.50 |
|
|
CV-19T |
/ |
3/4 ODF |
16 |
5.50 |
|
|

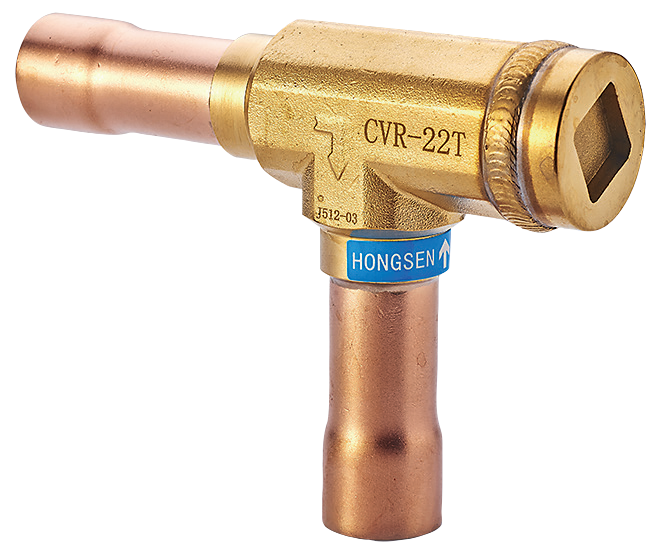

CVRH-22 |
Кутовий |
/ |
7/8 ODF |
19 |
8.50 |
|
CVRH-28 |
/ |
1-1/8 ODF |
26 |
19.0 |
|
|
CVRH-35 |
/ |
1 -3/8 ODF |
31 |
29,0 |
|
|
CVRH-42 |
/ |
1-5/8 ODF |
31 |
30,0 |
|
1) Значення Kv: коли перепад тиску становить 100 кПа, швидкість потоку при м3/год води із щільністю 1т/м3 протікає через клапан.
