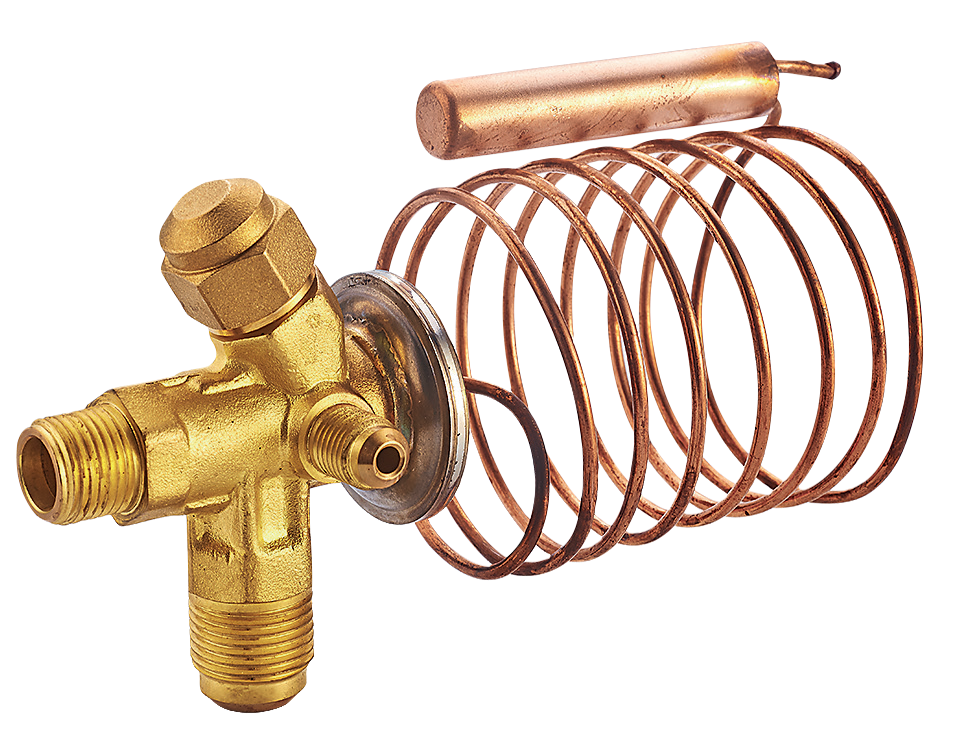

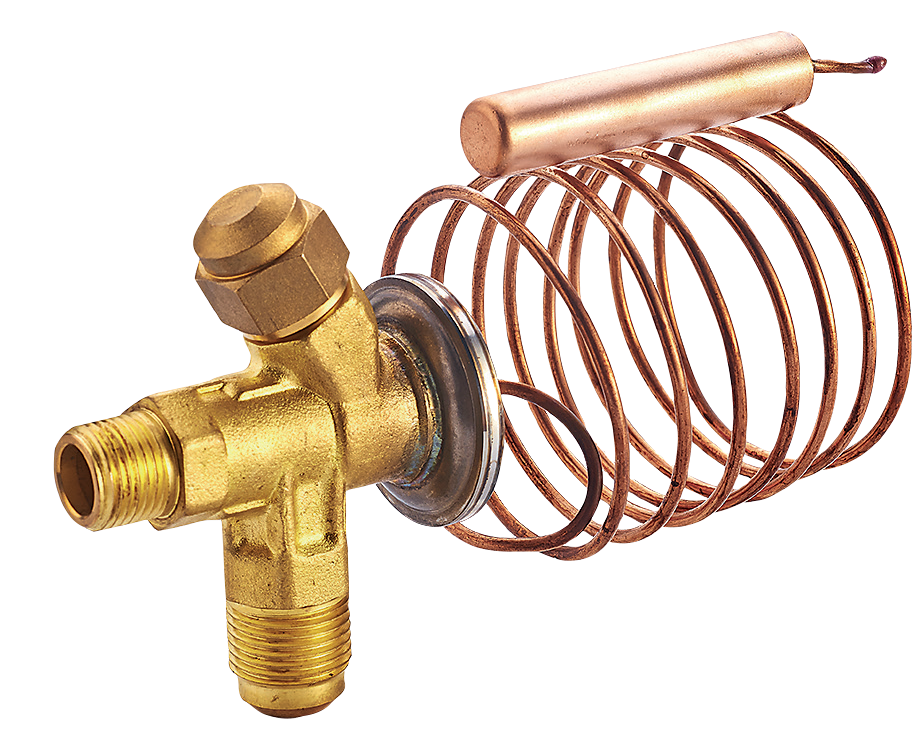

Терморегулюючі вентилі TH/THW
Терморегулюючі вентилі TH/THW
для систем охолодження, кондиціонування повітря та теплових насосів
  • Використовуючи імпортовану діафрагму, досягнуто максимальної стабільності лінійності потоку.
  • Завдяки унікальній технології наповнення їх можна встановлювати як в холодильній камері або за її межами.
  • Це нове значення термостатичного розширення зі змінним клапанним елементом.
  • Використовуються для регулювання кількості рідкого холодоагенту, що подається у випарник.
  • Призначені для подачі рідкого холодоагенту у випарник сухого типу.
  • Мають автоконтроль через регулювання ступеня перегріву холодоагенту.



  • Опис
  • Характеристики
  • Модельний ряд
  • Великий діапазон температури випаровування.
  • Забезпечує функцію MOP, щоб запобігти пошкодженню двигуна компресора через надмірний тиск випаровування.
  • Мають дві форми внутрішнього та зовнішнього балансу, здатні ефективно усувати вплив, спричинений втратою тиску у випарнику.
  • Мають запатентовану мембранну структуру, що значно покращує робочі характеристики при низькій температурі.
  • Корпус вентиля має вторинну конструкцію ущільнювача, що забезпечує нульовий зовнішній витік.
  • Змінний елемент вентиля з фільтром 100-меш має зручне зберігання, погодження та обслуговування.
  • Для термоконтролю використовується змішана технологія заправки газом, щоб мати функцію ступеня перегріву у всьому діапазоні температур випаровування.
Застосовувані холодоагенти
R22, R134a, R404A, R407C, R410a
Діапазон робочих температур
-40°C~ + 10°C
Номінальна продуктивність
1,6 кВт - 19,95 кВт
Регульований діапазон перегріву
2°C~8°C
Статичний перегрів
3.5°C
Максимальний робочий тиск
2.8MPa
Максимальний випробувальний тиск
3.2MPa
Довжина капіляра
1,5 м у стандартній комплектації

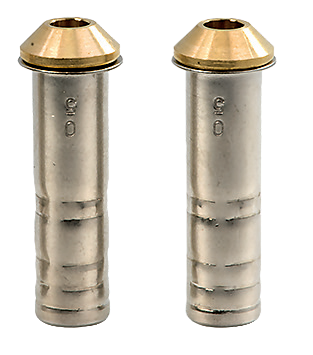

Модель змінного елемента

Дюза №

Номінальна продуктивність (кВт)



R22

R134a

R404A

R410A

№ 1

2.5

1.8

1.6

3.25

№ 2

3.5

2.6

2.1

5.45

№ 3

5.2

4.6

4.2

8.7

№ 4

8.0

6.7

6.0

14.15

№ 5

10.5

8.6

7.7

17.28

№ 6

15.5

10.5

9.1

19.95

Елемент клапана може бути замінений на елемент клапана Danfoss у відповідній нумерації та не може замінюватись іншими елементами клапана інших заводів.



Модель тіла терморозширювальний клапан

Фреон

Модель

Баланс тиску

Різьбове з'єднання

Номінальна продуктивність

Логін

Вихід

Зовнішній баланс

кВт

R22

TH22

Внутрішнє вирівнювання

3/8 SAE

1/2 SAE



2,5~15,5

R22

TH22W

Зовнішнє вирівнювання

3/8 SAE

1/2 SAE

1/4 SAE

R134a

TH134

Внутрішнє вирівнювання

3/8 SAE

1/2 SAE



1,8~10,5

R134a

TH134W

Зовнішнє вирівнювання

3/8 SAE

1/2 SAE

1/4 SAE

R404A

TH404

Внутрішнє вирівнювання

3/8 SAE

1/2 SAE



1,6~9,1

R404A

TH404W

Зовнішнє вирівнювання

3/8 SAE

1/2 SAE

1/4 SAE

R410A

TH410

Внутрішнє вирівнювання

3/8 SAE

1/2 SAE



3,25~19,95

R410A

TH410W

Зовнішнє вирівнювання

3/8 SAE

1/2 SAE

1/4 SAE
