Терморегулюючі вентилі FRF
Терморегулюючі вентилі FRF
для систем охолодження, кондиціонування повітря та теплових насосів
  • Використовуючи імпортовану діафрагму, досягнуто максимальної стабільності лінійності потоку.
  • Завдяки унікальній технології наповнення, їх можна встановлювати як у холодильній камері, так і за її межами.
  • Завдяки своєму типу з'єднання під пайку подальша експлуатація вентиля унеможливлює витоку фреону із системи.
  • Опис
  • Характеристики
  • Модельний ряд

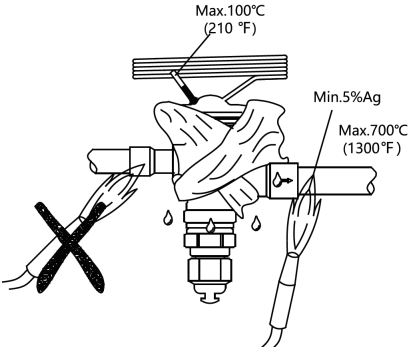

Терморегулюючий вентиль Hongsen серії FRF1) При паянні розширювальних клапанів необхідно звернути увагу на наступні моменти:

1.1 Використовуйте вологу ганчірку або вологу бавовняну тканину для захисту корпусу клапана від впливу високої температури, внаслідок якої можуть перегріватись і деформуватися деталі вентиля.

1.2 Напрямок полум'я зварювального пальника має бути спрямований у зворотний бік від корпусу вентиля.

1.3 Використовуйте низькотемпературне зварювання та припої із вмістом срібла.

2) Технічне обслуговування розширювального клапана має бути призначене професійним персоналом.

Застосовні холодоагенти
R22, R134a, R404A, R407C
Діапазон робочих температур
-40°C ~ + 10°
Регульований діапазон перегріву
2°C~8°C
Максимальний робочий тиск
2,8 МПа
Максимальний випробувальний тиск
3,2 МПа

Модель терморозширювального вентиля

Фреон

Модель

Приєднання під пайку

Номінальна продуктивність

Вхід

Вихід

Зовнішній баланс

кВт

R22

FRF22W-3-3-5

3/8" ODF

5/8" ODF

1/4 ODF

10

FRF22W-3-4-5

1/2" ODF

5/8" ODF

10

FRF22W-4-4-7

1/2" ODF

7/8" ODF

14

FRF22W-6-4-5

1/2" ODF

5/8" ODF

20

FRF22W-6-4-7

1/2" ODF

7/8" ODF

20

FRF22W-7.5-5-7

5/8" ODF

7/8" ODF

27

FRF22W-11-5-7

5/8" ODF

7/8" ODF

38

FRF22W-11-5-9

5/8" ODF

11/8" ODF

38

FRF22W-12-5-7

5/8" ODF

7/8" ODF

43

FRF22W-12-5-9

5/8" ODF

11/8" ODF

43

FRF22W-15-5-9

5/8" ODF

11/8" ODF

54

FRF22W-15-7-9

7/8" ODF

11/8" ODF

54

FRF22W-18-7-9

7/8" ODF

11/8" ODF

63

FRF22W-18-7-11

7/8" ODF

13/8" ODF

63

FRF22W-26-7-11

7/8" ODF

13/8" ODF

92

FRF22W-26-9-11

11/8" ODF

13/8" ODF

92

FRF22W-30-7-11

7/8" ODF

13/8" ODF

104

FRF22W-30-9-11

11/8" ODF

13/8" ODF

104

FRF22W-38-9-11

11/8" ODF

13/8" ODF

134

R404A

FRF404W-4-4-5

1/2" ODF

5/8" ODF

1/4 ODF

14

FRF404W-5-5-7

5/8" ODF

7/8" ODF

18

FRF404W-7.5-5-7

5/8" ODF

7/8" ODF

26

FRF404W-9-5-7

5/8" ODF

7/8" ODF

31

FRF404W-11-5-9

5/8" ODF

11/8" ODF

39

FRF404W-13-7-9

7/8" ODF

11/8" ODF

45

FRF404W-18-7-11

7/8" ODF

13/8" ODF

64

FRF404W-21-7-11

7/8" ODF

13/8" ODF

72

FRF404W-26-9-11

11/8" ODF

13/8" ODF

92

Робочі умови Номінальної продуктивності: Температура кипіння te = +5°C; Температура конденсації tk = +40 ° C; 2°C.
