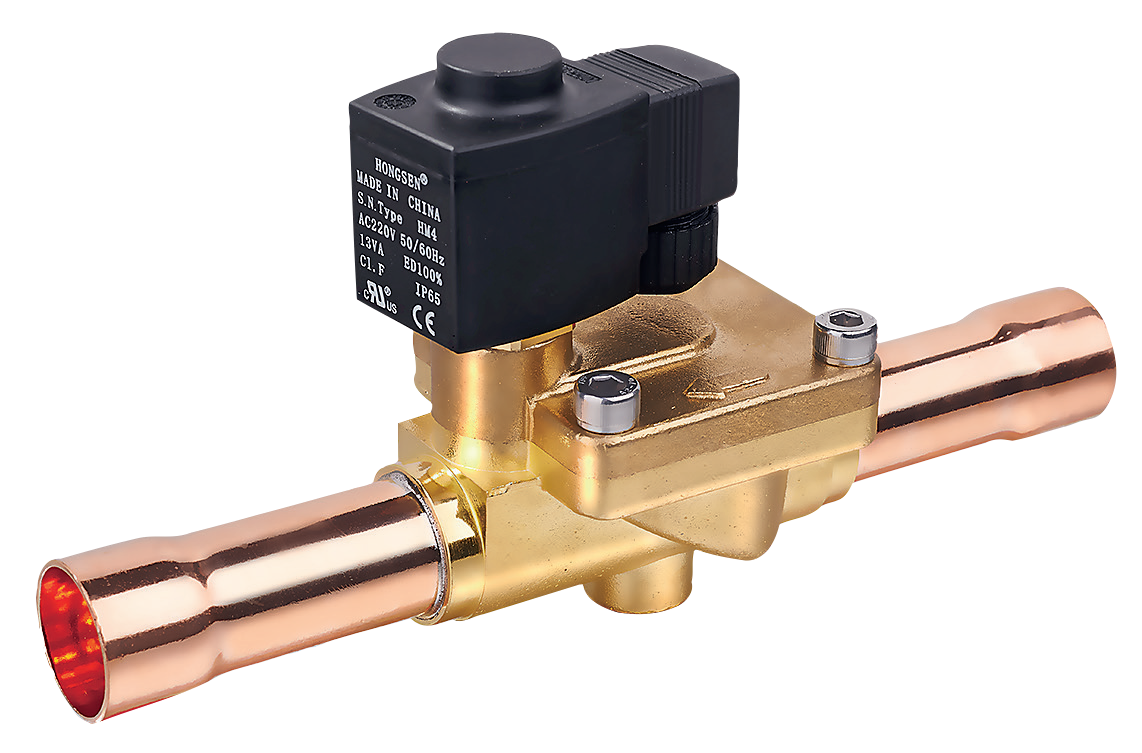

Соленоїднї вентиля HV
Соленоїднї вентиля HV
для систем охолодження, кондиціонування та теплових насосів.
- Запатентована котушка має переваги термостійкості, високої потужності та відмінної водонепроникності.
- Новий матеріал має кращі властивості захисту при високих температурах.
- Завдяки сучасним технологіям досягнуто чудового відкриття клапана при мінімальному перепаді тиску.
- Сертифіковані за стандартами • ISO 9001 • QS (XK-015-00246) • CE UL
- Опис
- Характеристики
- Модельний ряд
Електромагнітний клапан моделі HV:
- це одноступінчастий on/off або двоступінчастий on/off електромагнітний клапан для керування одностороннім потоком.
- використовуються для рідинних та всмоктувальних ліній, а також для трубопроводів гарячого газу в холодопостачанні, системах охолодження та кондиціювання повітря.
- Сідло та ущільнення електромагнітного клапана моделі HV мають чудові характеристики.
- Можуть поставлятися з котушками різної напруги, в зборі або в окремих компонентах.
- Підходять для різного застосування у морозильних та холодильних системах, а також у системах кондиціонування.
- Герметична котушка має тривалий термін служби і може використовуватись у несприятливих умовах.
Застосовні холодоагенти
HCFC, HFC та пов'язані з маслом із середньою в'язкістю ≤ 2°Е
Діапазон робочих температур
-30°C ~ + 105°C
Діапазон зовнішньої температури
-40°C~+65°C
Стандартне живлення електромагнітного клапана
AC 380V, 220V, 110V, 24V/50, 60Гц, DC24V
Допустиме коливання напруги
+10%~ -15%
Підключення живлення
Стандартний 3-провідний знімний роз'єм
Тип управління | Модель | Приєднання | Тиск (бар) | Макс. робочий тиск (бар) | Пропускна спроможність, Kv (м3/год) | ||
Дюйм | Тип | Мін. | MOPD, Рідинний MOP | ||||
Пряме управління | HV3-2 | 1/4 | SAE | 0,0 |
31 (закрите) 21 (відкрите) |
45 | 0,2 |
HV3-2T | ODF | ||||||
HV3-3 | 3/8 | SAE | 0,27 | ||||
HV3-3T | ODF | ||||||
Сервоуправління | HV8М3 | SAE | 0,05 | 0,8 | |||
HV8М3T | ODF | ||||||
HV8М4 | 1/2 | SAE | |||||
HV8М4T | ODF | ||||||
HV10М4 | SAE | 2,2 | |||||
HV10М4T | ODF | ||||||
HV10М5 | 5/8 | SAE | |||||
HV10М5T | ODF | ||||||
HV15М5 | SAE | 0,2 | 2,6 | ||||
HV15М5T | ODF | ||||||
HV15М6 | 3/4 | SAE | |||||
HV15М6T | ODF | ||||||
HV20М7T | 7/8 | 5,7 | |||||
HV25М9T | 1-1/8 | 10 | |||||
HV32М11T | 1-3/8 | 16 | |||||
HV32М13T | 1-5/8 | ||||||
HV40М13T | 25 |
1) Пропускна здатність Kv: витрата води через клапан у м³/год при перепаді тиску 100кПа та щільності рідини 1 т/м³.
2) MOPD газоподібного середовища приблизно на 1 бар вище, ніж у рідини
