Кульові вентилі GBC / HBC
Кульові вентилі GBC / HBC
для систем охолодження, кондиціонування повітря та теплових насосів.

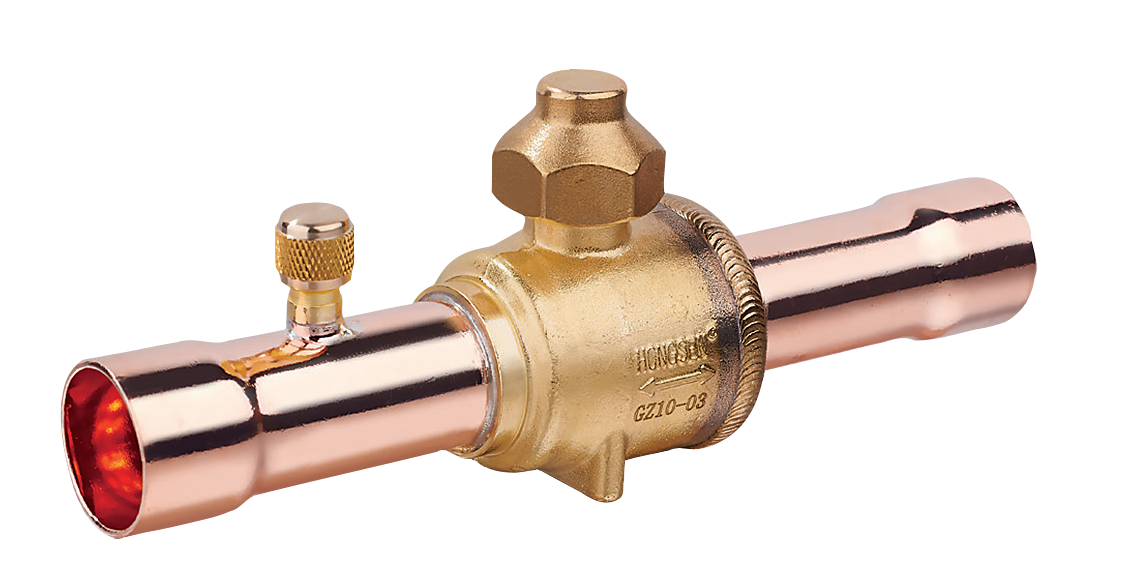

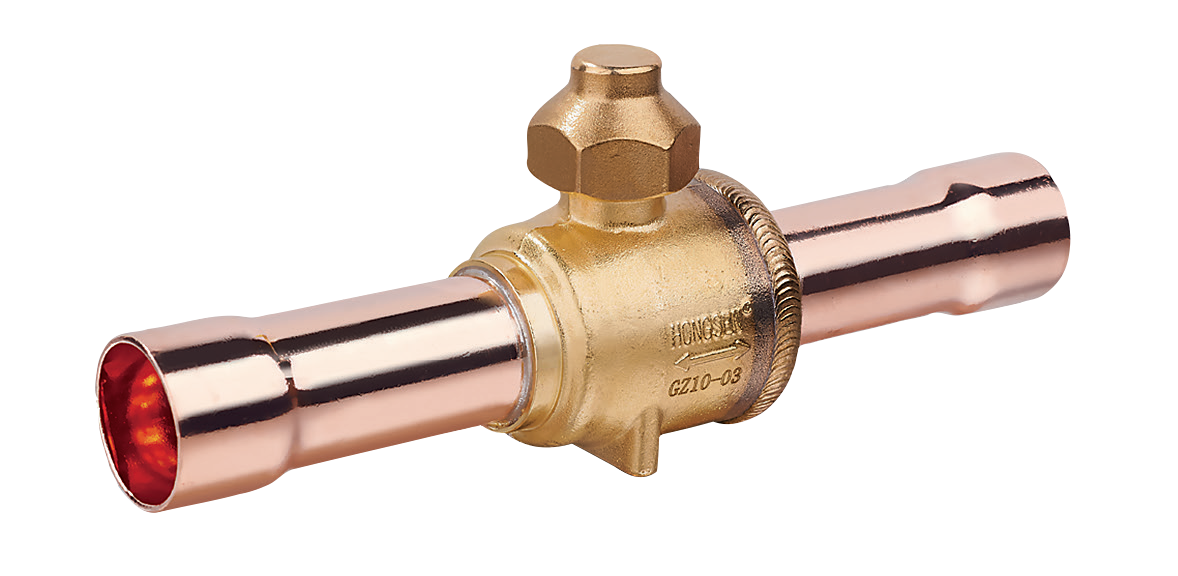

Кульові вентилі моделі GBC / HBC
- є запірним клапаном з ручним керуванням, що застосовується для двонаправленого потоку.
- використовуються для рідинних та всмоктувальних ліній, а також для трубопроводів гарячого газу в холодопостачанні, системах охолодження та кондиціонуванні повітря.
- сідло кульового вентиля має гарне ущільнення, що забезпечує чудову герметичність.
- є вентилями повнопрохідного типу з максимальною швидкістю потоку і широким діапазоном робочих температур.
- оснащені герметичною кришкою з вторинним ущільненням, що мають можливість встановлювати металевий дріт з пломбою для запобігання зняття ковпачка та обмеження доступу до керування клапаном.
- Опис
- Характеристики
- Модельний ряд
- Відсутнє падіння тиску потоку.
- Поворот регулювального штока вентиля на 90°повністю відкриває чи повністю закриває вентиль.
- Вентиль має стопори для повного відкриття або повного закриття.
- Мітки повного відкриття та повного закриття знаходяться у верхній частині штока вентиля.
- Застосовні для двостороннього потоку.
- Сертифікація • IS09001 • QS • UL
- Аргонно-дугова зварна конструкція.
- Противибухова конструкція штока клапана.
- Модифіковане ущільнення із ПТФЕ.
- Відсутнє накопичення рідини усередині вентиля.
- Монтажні отвори для кріплення на раму.
Застосовні холодоагенти
HCFC або HFC
Діапазон робочих температур
-40°C ~ + 150°C
Максимальний робочий тиск
4,5 МПа
Максимальний випробувальний тиск
6,5 МПа
Витік фреону
≤2 г R22/a
Модель |
Приєднання |
OD (мм) |
Kv (м3/год) |
GBC-6S |
1/4 (∅6) |
∅10 |
2.0 |
GBC-10S |
3/8 (∅10) |
∅10 |
5.7 |
GBC-12S |
1/2 (∅12) |
∅10 |
5.7 |
GBC-10 |
3/8 (∅10) |
∅14 |
5.7 |
GBC-12 |
1/2 (∅12) |
∅14 |
10.6 |
GBC-16 |
5/8 (∅16) |
∅14 |
14.1 |
GBC-19 |
3/4 (∅19) |
∅19 |
20.4 |
GBC-22 |
7/8 (∅22) |
∅19 |
28.2 |
GBC-28 |
1-1/8(∅28) |
∅25 |
52 |
GBC-35 |
1-3/8(∅35) |
∅31 |
80 |
GBC-42 |
1-5/8(∅42) |
∅37 |
121 |
GBC-54 |
2-1/8(∅54) |
∅50 |
200 |
GBC-67 |
2-5/8(∅67) |
∅50 |
200 |
GBC-79 |
3-1/8(∅79) |
∅50 |
200 |
GBC-67A |
2-5/8(∅67) |
∅60.5 |
310 |
GBC-79A |
3-1/8(∅79) |
∅73 |
700 |
