Індикатори вологості (Оклядові вічка) SG
Індикатори вологості (Оклядові вічка) SG
для систем охолоджування, кондиціонування повітря та теплових насосів.

Модель SGN та Модель SGS

  • Призначені для холодоагентів HCFC та HFC.
  • Індикація вологості в системі.
  • Індикація недостатнього переохолодження.
  • Індикація нестачі холодоагенту в системі.
  • Доступні моделі з приєднаннями під пайку та різьбовими з'єднаннями.
  • Опис
  • Характеристики
  • Модельний ряд
  • Індикатор вологості моделі SGN використовується на рідинному трубопроводі холодильного агрегату та кондиціонера для індикації стану потоку холодоагенту, вологості холодоагенту та стану потоку масла на лінії повернення масла з масловідділювача.
  • Індикатор вологості моделі SGN оснащене індикатором вологості, який змінює колір залежно від вологості холодоагенту.
  • Модифіковане ущільнення з PTFE використовується як у індикаторі вологості моделі SGN, так і в оглядових вічках моделі SGR, які застосовуються до різних холодоагентів та масел з відмінними ущільнювальними характеристиками.
  • Конструкція індикатора вологості моделі SGN та оглядового вічка моделі SGR противибухова, а оглядове скло прозоре та безпечне.

Примітка. Для герметичного компресора зазвичай допустима вологість становить від 30 до 75 проміле, але для інших типів компресорів вологість буде трохи вищою. Для ефективного захисту необхідно уважно стежити за індикатором та негайно замінювати осушувачі, якщо колір індикатора змінюється на жовтий.

Застосовні холодоагенти
HCFC або HFC
Діапазон робочих температур
-40°C ~ + 80°C
Максимальний робочий тиск
4,5 МПа
Максимальний випробувальний тиск
6,8 МПа
Витік фреону
≤2 г R22/a

Моделі під пайку

Розмір

Моделі з різьбою

Розмір

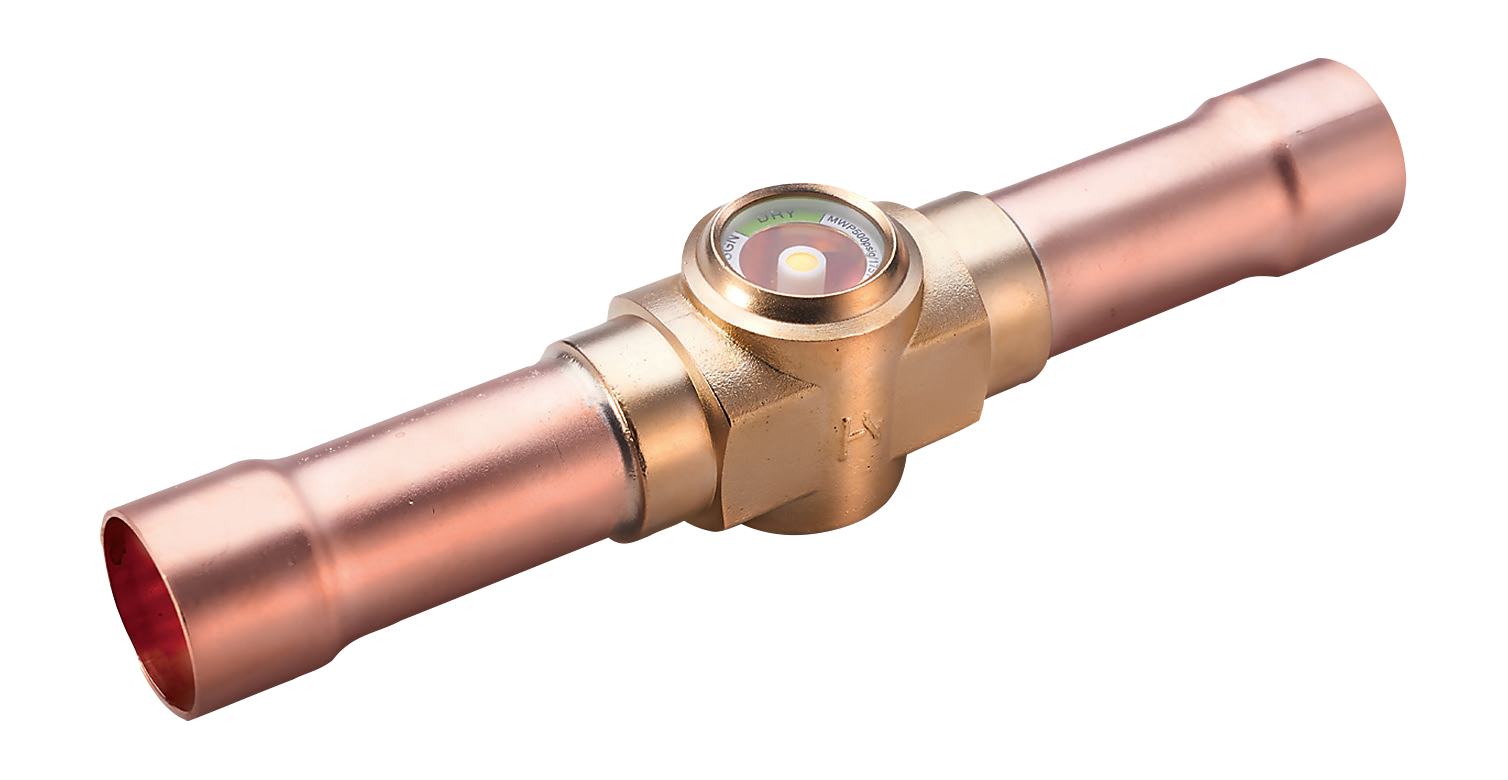

SGN-1/4 ODF

1/4 (D6)

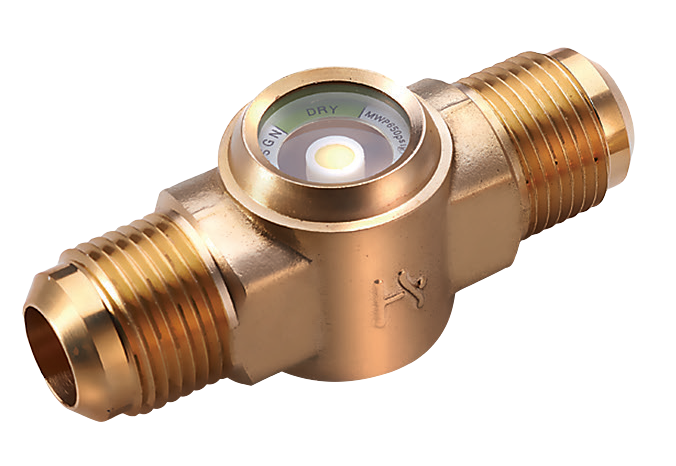

SGN-1/4 SAE

1/4 SAE

SGN-3/8 ODF

3/8 (D10)

SGN-3/8 SAE

3/8 SAE

SGN-1/2 ODF

1/2 (D12)

SGN-1/2 SAE

1/2 SAE

SGN-5/8 ODF

5/8 (D16)

SGN-5/8 SAE

5/8 SAE

SGN-3/4 ODF

3/4 (D19)

SGN-3/4 SAE

3/4 SAE

SGN-7/8 ODF

7/8 (D22)

SGN-3/4NPT

3/4NPT

SGN-1-1/8 ODF

1-1/8 (D28)

SGR-G3/4

G3/4



Співвідношення між насиченістю вологості та кольором

Модель

Насиченість вологості (проміле)

25°С

25°С

25°С

43°С

43°С

43°С

Зелений / осушений

Проміж. колір

Жовтий / вологий

Зелений / осушений

Проміж. колір

Жовтий / вологий

R22/R502

<30

30-120

>120

<50

50-200

>200

HFC-134a

<30

30-100

>100

<45

45-170

>170

R404a

<20

20-70

>70

<25

25-100

>100

R407c

<30

30-140

>140

<60

60-225

>225

R507

<15

15-60

>60

<30

30-110

>110
