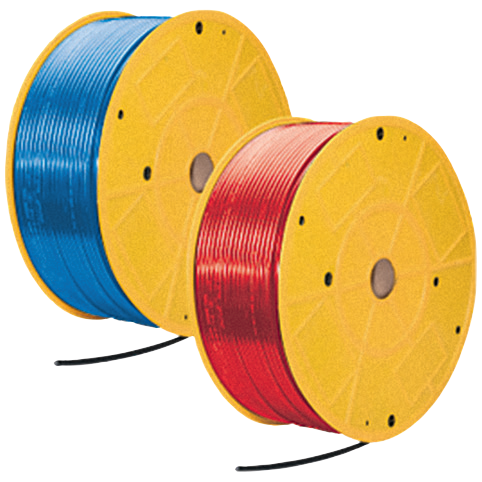

- Капіляр типу HMG являє собою гнучкий сполучний капіляр призначений для використання як всмоктувальна та/або нагнітальна трубка компресора в холодильних установках і системах кондиціювання.
- Опис
- Характеристики
- Модельний ряд
- Виготовлений із високоякісного нейлону та поліестеру.
- Стійкий до високого тиску, високої температури та старіння.
- Мінімальний опір потоку завдяки гладкій внутрішній стінці.
- Основними перевагами перед мідною трубкою є такі як відсутність паяння, можливого витоку, шуму та труднощі обслуговування.
- Швидке підключення та підготовка потрібної довжини підвищують технічну надійність.
| Гнучкий капіляр високого тиску | ||||||
|
Код |
Тип |
Позначення |
ID |
OD |
Макс. раб.тиск MPa |
Макс. випробування. тиск MPa |
|
A |
HS-HMG-2 |
Гнучкий капілярØ 2 |
Ø 2,5 |
Ø 5,6 |
5,5 |
30 |
|
B |
HS-HMG-4 |
Гнучкий капілярØ 4 |
Ø 3,4 |
Ø 7,8 |
5,5 |
30 |
|
C |
HS-HMG-8 |
Гнучкий капілярØ 8 |
Ø 6,2 |
Ø 10,5 |
4,2 |
20 |
| Фітинги до гнучкого капіляру | ||||
|
Код |
Тип |
Позначення |
ID |
OD |
|
D |
Ø2.6x1/4" |

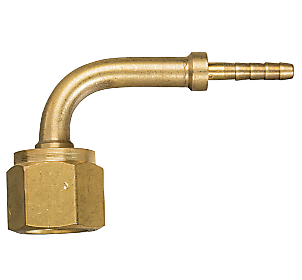

90° фітинг кутовий з гайкою 1/4" |
Ø 1,0 |
Ø 2,6 |
|
E |
Ø2.6xDg4 |

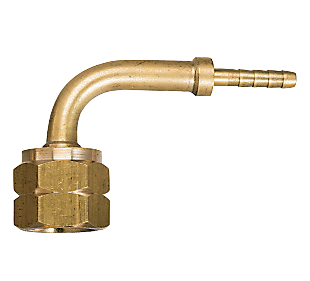

90° фітинг кутовий з гайкою Dg4 |
Ø 1,0 |
Ø 2,6 |
|
F |
Ø2.6 |
Фітинг прямий |
Ø 1,0 |
Ø 2,6 |
|
G |
1/4" |
Гайка 1/4" |
|
|
|
H |
Dg4 |
Гайка Dg4 |
|
|
|
I |
Ø2.6 |
Трійник |
Ø 1,0 |
Ø 2,6 |
|
J |
Ø5.9x12.3 |
Гільза алюмінієва обтискна |
Ø 5,9 |
Ø 8 |
|
K |
Ø3.5x1/4" |
90° фітинг кутовий з гайкою 1/4" |
Ø 1,7 |
Ø 3,5 |
|
L |
Ø3.5xDg4 |
90° фітинг кутовий з гайкою Dg4 |
Ø 1,7 |
Ø 3,5 |
|
M |
Ø3.5 |
Фітинг прямий |
Ø 1,7 |
Ø 3,5 |
|
Н |
Ø3.5 |
Трійник |
Ø 1,7 |
Ø 3,5 |
|
О |
Ø8x18 |
Гільза алюмінієва обтискна |
Ø 8 |
Ø 11 |
|
П |
Ø6,3 x 3/8" |
90° фітинг кутовий з гайкою 3/8" |
Ø 3,2 |
Ø 6,3 |
|
Q |
Ø 6,3 |
Фітинг прямий |
Ø 3,2 |
Ø 6,3 |
|
Р |
3/8" |
Гайка 3/8" |
|
|
|
С |
Ø10,8х18 |
Гільза алюмінієва обтискна |
Ø 10,8 |
Ø 13,1 |
|
Т |
1/4" |

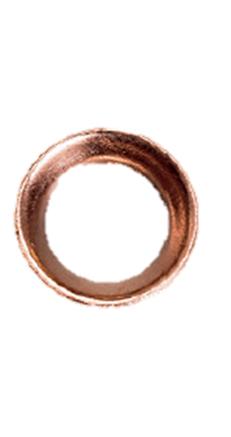

Кільце ущільнювальне мідне |
|
|
|
в |
3/8" |
Кільце ущільнювальне мідне |
|
|
