Мембранні запірні вентилі KM
Мембранні запірні вентилі KM
для систем охолодження, кондиціонування повітря та теплових насосів.
Запірні вентилі моделі КМ
- Це мембранні запірні вентиля з ручним керуванням для односпрямованого керування потоком.
- Встановлюються в рідинні, всмоктувальні лінії та трубопроводи гарячого газу в холодильних установках та системах кондиціювання.

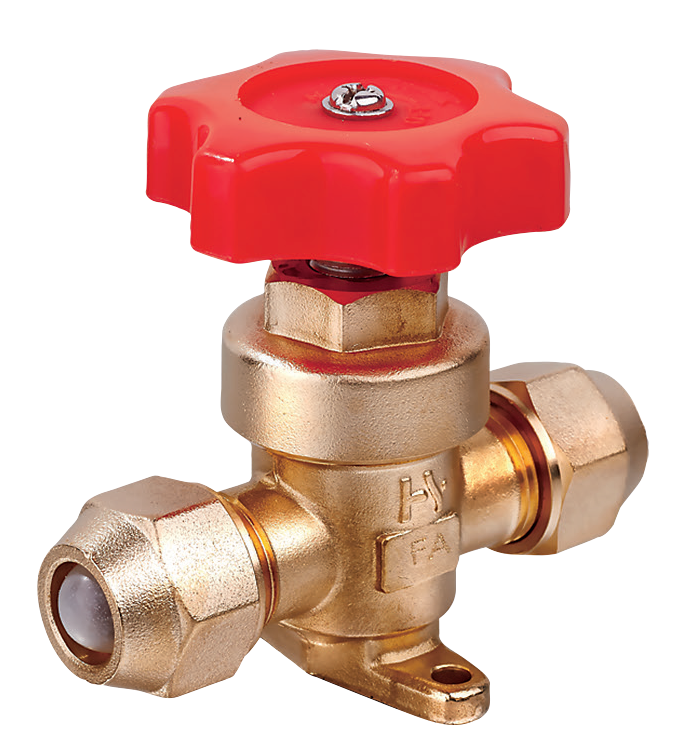

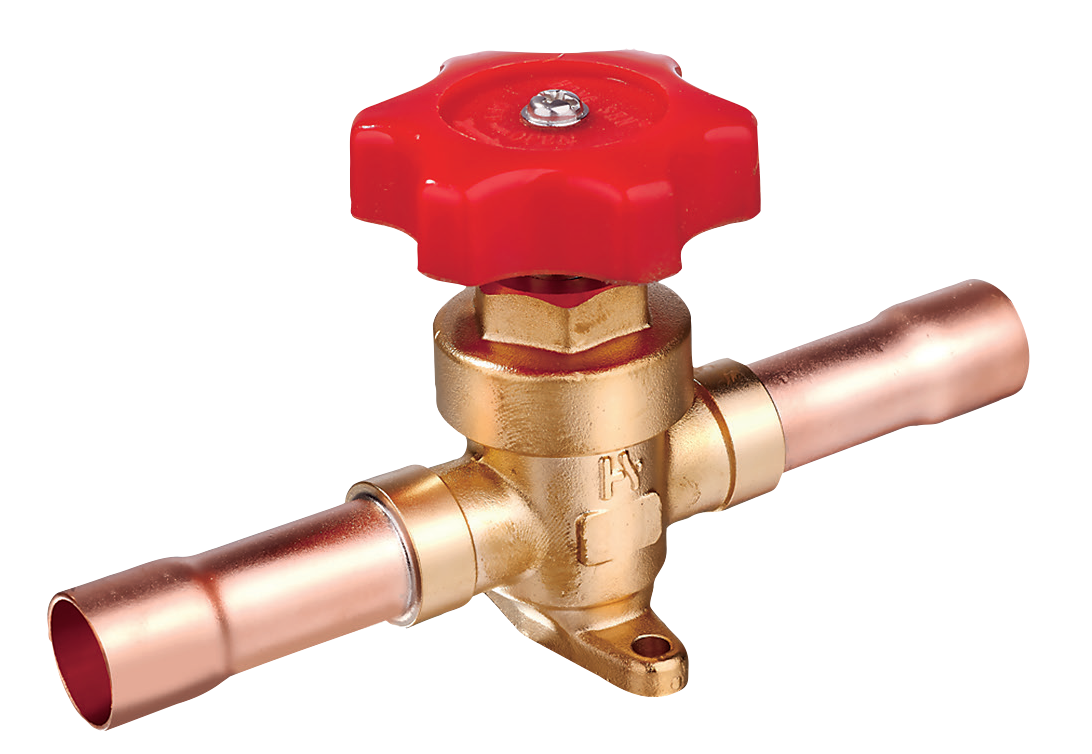

- Для запірних вентилів доступні два типи з'єднання: різьбове з'єднання (SAE) з приєднувальними розмірами від 1/4 SAE до 3/4 SAE та з'єднанням під пайку (ODF) з приєднувальними розмірами від 1/4" до 7/8".
- Усі запірні вентилі KM оснащені монтажним отвором для встановлення на раму.
- Опис
- Характеристики
- Модельний ряд
- Дві металеві діафрагми запобігають витоку протягом усього терміну служби вентиля.
- Нейлонова пластина забезпечує щільне закриття вентиля за мінімального зусилля.
- Спеціальна конструкція кришки вентиля з ущільнювальною прокладкою унеможливлює проникнення вологи та пилу в систему при відкритому вентилі.
- Запірні вентилі легко керувати при повністю відкритому або напіввідкритому положенні, повертаючи шток вентиля на півтора оберти.
Застосовні холодоагенти
HCFC або HFC
Діапазон робочих температур
-25°C ~ + 100°C
Максимальний робочий тиск
3,0 МПа
Область робочого тиску
-0,1 МПа ~ 2,1 МПа
Максимальний гідростатичний випробувальний тиск
4,5 МПа
|
Модель |
Різьблення |
Пайка |
Kv (м3/год) |
|
КМ-1/4 |
1/4 SAE |
1/4 ODF |
0,28 |
|
КМ-3/8 |
3/8 SAE |
3/8 ODF |
0,30 |
|
КМ-1/2 |
1/2 SAE |
1/2 ODF |
1.30 |
|
КМ-5/8 |
5/8 SAE |
5/8 ODF |
1,80 |
|
КМ-3/4 |
3/4 SAE |
3/4 ODF |
3,65 |
|
КМ-7/8 |
- |
7/8 ODF |
3,65 |
